Замена мат. платы / платы драйверов

Инструменты: Отвёртка Torx TX-TR (в комплекте).

Замена материнской платы или платы драйверов в принтере Designer XL может потребоваться при выходе из строя компонентов платы. Для проведения замены следуйте пошаговой инструкции:

Переведите кнопку включения в положение 0. Принтер выключится. Отключите кабель питания из разъема.

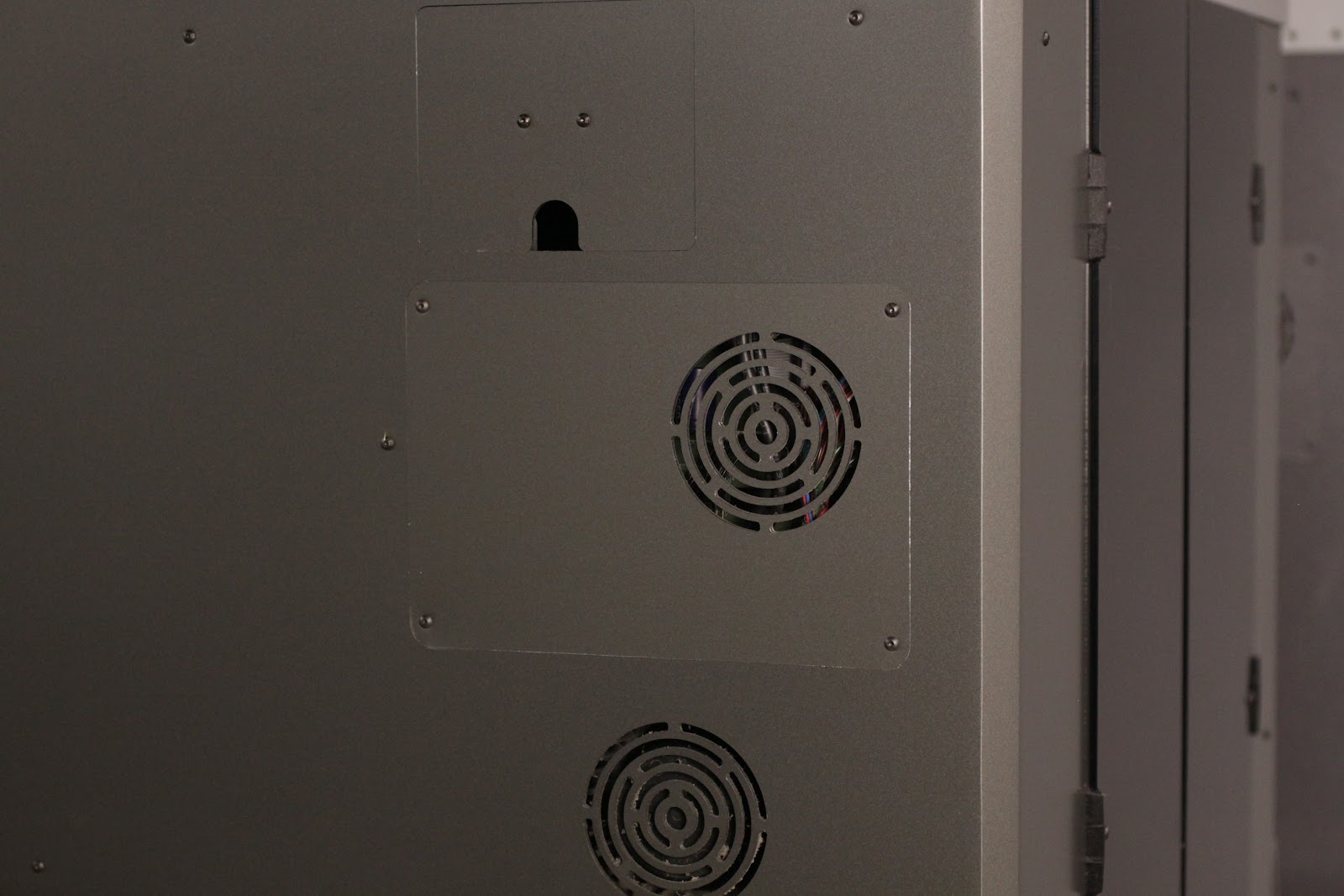

При помощи отвертки из комплекта поставки открутите четыре винта в крышке отсека электроники с левой стороны принтера. Снимите крышку.

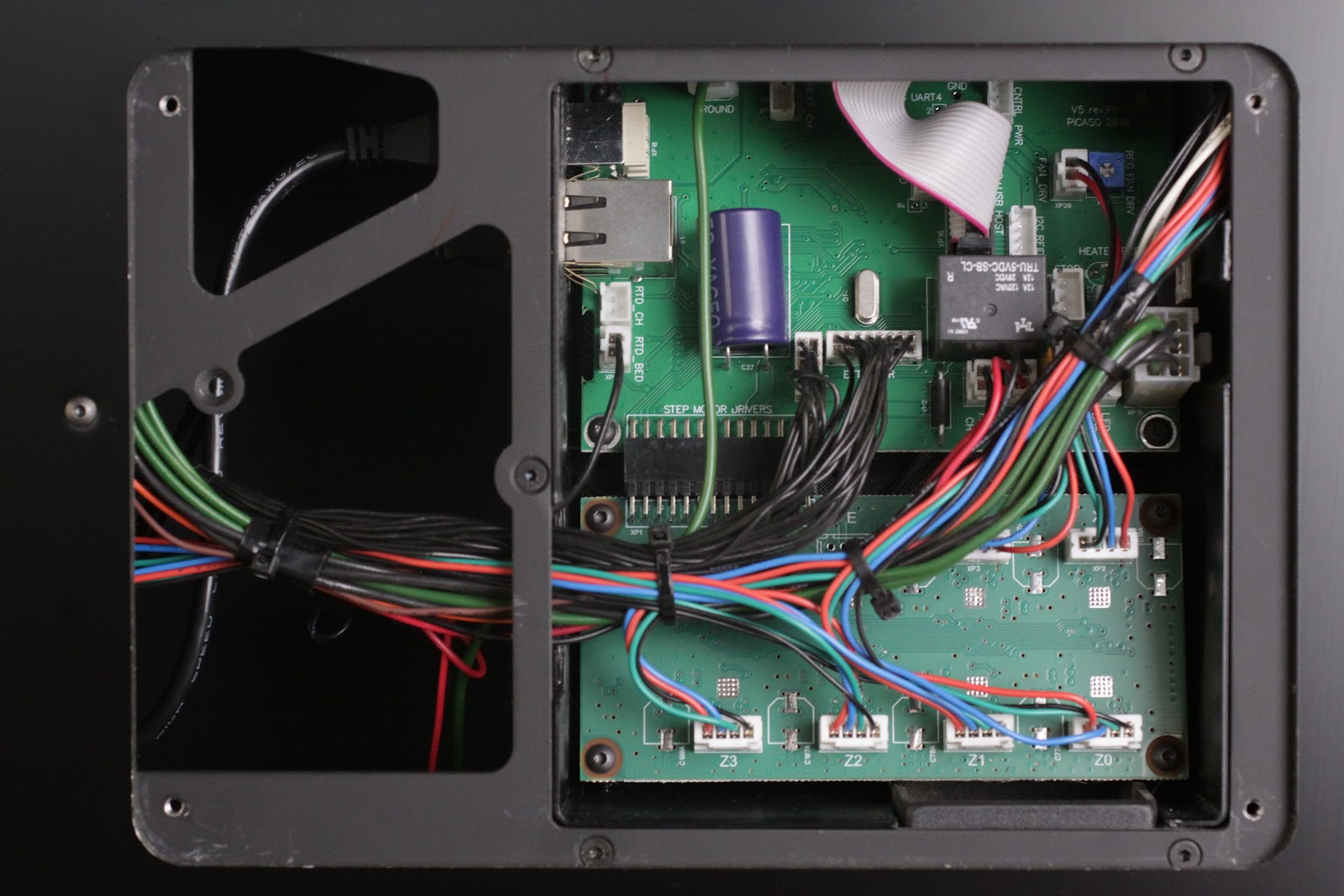

Отключите из разъемов на платах все подключенные провода. Материнская плата находится сверху — в нее подключено большинство контактов. Плата драйверов находится снизу — на ней могут быть установлены только три или шесть разъемов, в зависимости от установленной версии.

<aside> <img src="https://s3-us-west-2.amazonaws.com/secure.notion-static.com/f6eeac48-a273-4cd8-a655-5492324b4b8c/unnamed.jpg" alt="https://s3-us-west-2.amazonaws.com/secure.notion-static.com/f6eeac48-a273-4cd8-a655-5492324b4b8c/unnamed.jpg" width="40px" /> В Designer XL существует две версии электроники. Они отличаются наличием (или отсутствием) дополнительной платы Z-board, расположенной слева от материнской платы. Производите замену только на материнскую плату или плату драйверов соответствующей версии. Если вы сомневаетесь — напишите в техническую поддержку, наши специалисты по фотографии смогут определить, какая версия электроники установлена.

</aside>

Версия электроники с Z-board

Версия электроники без Z-board

<aside> ❗ Во избежание путаницы при обратном подключении — промаркируйте провода с разъемами. Неверное подключение проводов приведет к некорректной работе принтера.

</aside>
