Инструменты: Отвёртка Torx TX-TR (в комплекте).

Принтер Designer XL PRO оснащен системами контроля, которые регистрируют наличие и равномерность подачи пластика за счет встроенных датчиков. Контроль за филаментом происходит в блоке энкодеров.

Извлечение блока энкодеров на принтере Designer XL PRO может потребоваться для его прочистки или диагностики работы систем контроля подачи и наличия пластика.

Для выполнения разбора печатающей головки с целью извлечения блока следуйте пошаговой инструкции:

1. Извлеките пластик из обоих сопел, выбрав в меню принтера «Пластик > Извлечь пластик».
2. Выберите в меню принтера «Сервис > Сервисная позиция ПГ». Печатающая головка переключится в среднее (сервисное) положение.
3. Переведите кнопку питания принтера в положение 0. Принтер выключится.
4. Вручную переместите печатающую головку к себе.

<aside> <img src="https://s3-us-west-2.amazonaws.com/secure.notion-static.com/cdfeaef6-e6a6-43c3-bbaf-78beff3e9be6/unnamed.jpg" alt="https://s3-us-west-2.amazonaws.com/secure.notion-static.com/cdfeaef6-e6a6-43c3-bbaf-78beff3e9be6/unnamed.jpg" width="40px" /> Когда принтер находится в отключенном состоянии, а также с момента включения и до запуска какой-либо функции, ПГ* можно свободно перемещать вручную.

</aside>

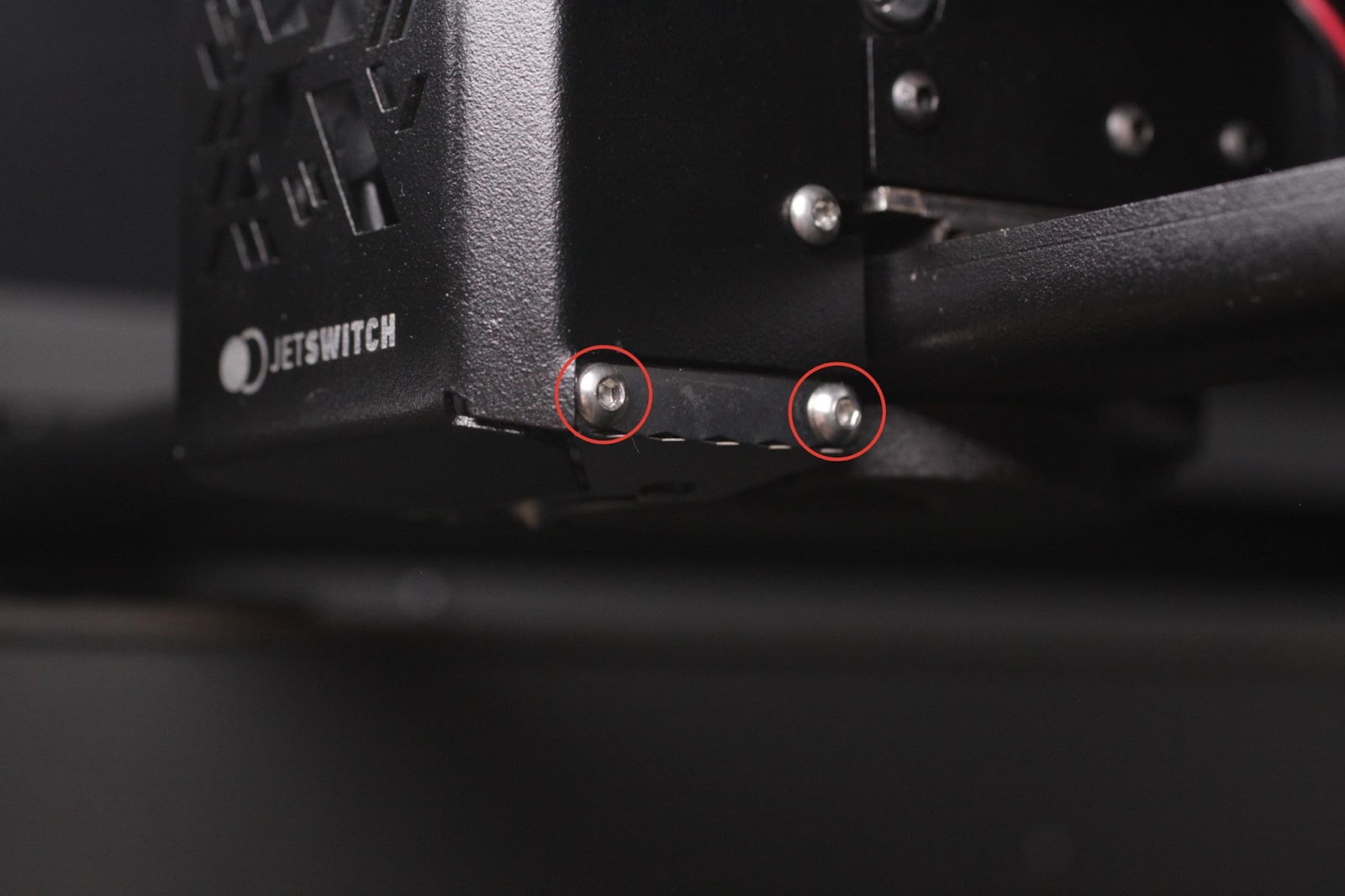

5. Снимите клапан, открутив 4 винта — по 2 винта с левой и правой стороны ПГ.

https://lh4.googleusercontent.com/ShPP_uJh0cxzcHKQeYceeNsaaDe44eWRZq-kMayRvKQPpcdx2EwNAHt-ZotXTCG3Mo1iJJ6v-BR5GoudLIjaeKbBnAFFy4X35mDOfUd_r6AVqFZJwBYLj_YA4WypNYDTN-evLOsM
