Инструменты: Отвёртка Torx TX-TR.

Замена материнской платы или платы драйверов в принтере Designer XPRO может потребоваться при выходе из строя компонентов платы. Для проведения замены следуйте пошаговой инструкции:

1. Переведите кнопку включения в положение 0. Принтер выключится. Отключите кабель питания из разъема.

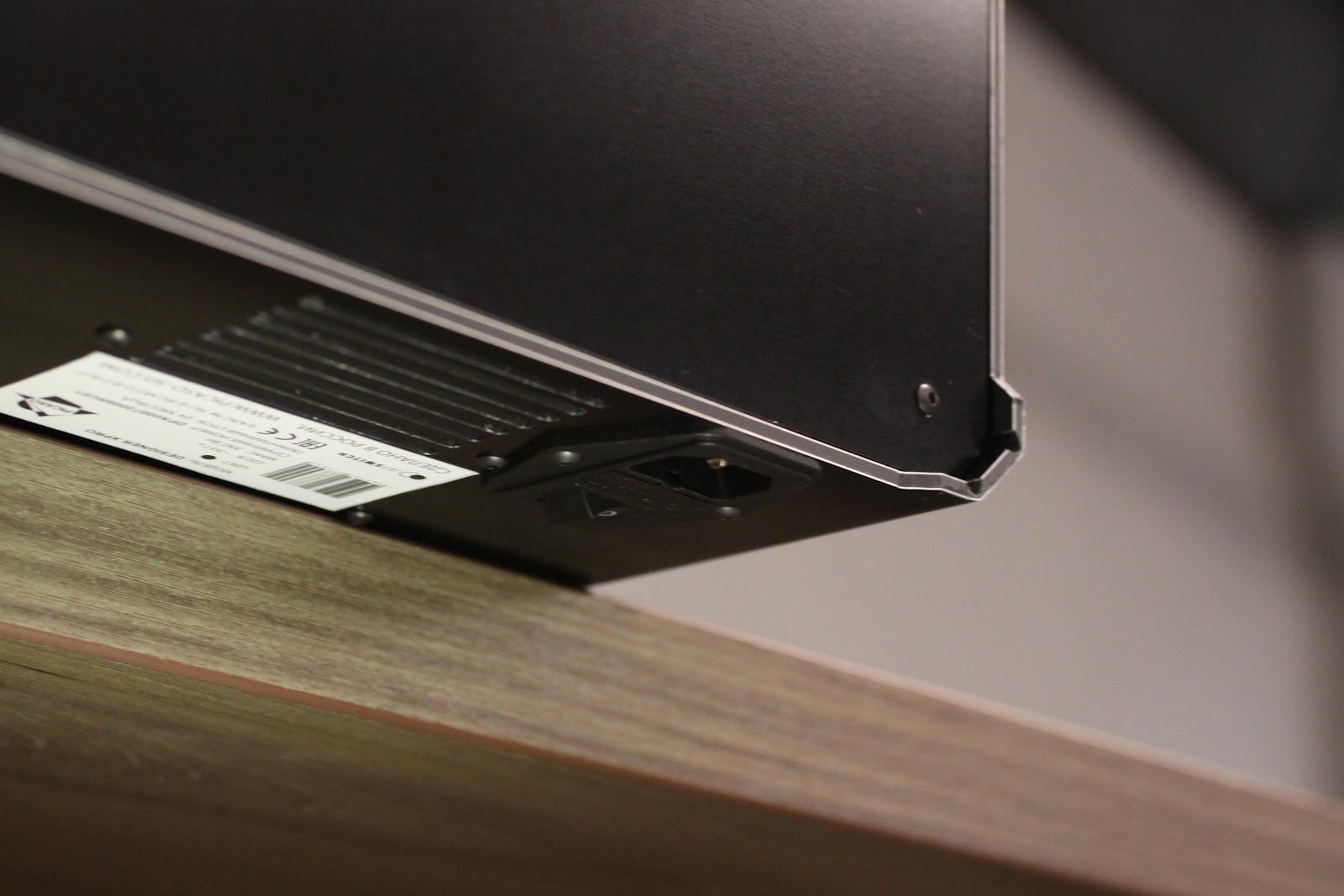

2. Положите принтер на заднюю стенку так, чтобы кнопка включения не была зажата.

https://lh4.googleusercontent.com/zmua4IoP68CYcOGQiskdgMPqLxLafKQiCf1eWCdXt-sXqrQyx7VvQ_JRbNKF8LrTWNdF_lwNOxjAviyj6XOshH7EpIE-2dmxyBRghV4KQRErtvpH5IdGrFBGI8aPepr7hLI5u37q

https://lh6.googleusercontent.com/smdi4lwEWlRiJQuoZtL3nQoJokptRnoB42PQFk_L-bkG4x2fxGt6dBy53byhIl2c_EVNRv2708_RDnoAgnvpQaDM7p_5OfVJ2zOF90kD0gudeBN0K8ZJkpsvtYY6wpbSjVNTJDYm

<aside> <img src="https://s3-us-west-2.amazonaws.com/secure.notion-static.com/f6eeac48-a273-4cd8-a655-5492324b4b8c/unnamed.jpg" alt="https://s3-us-west-2.amazonaws.com/secure.notion-static.com/f6eeac48-a273-4cd8-a655-5492324b4b8c/unnamed.jpg" width="40px" /> Чтобы не поцарапать корпус принтера — можно положить на стол мягкую подложку.

</aside>

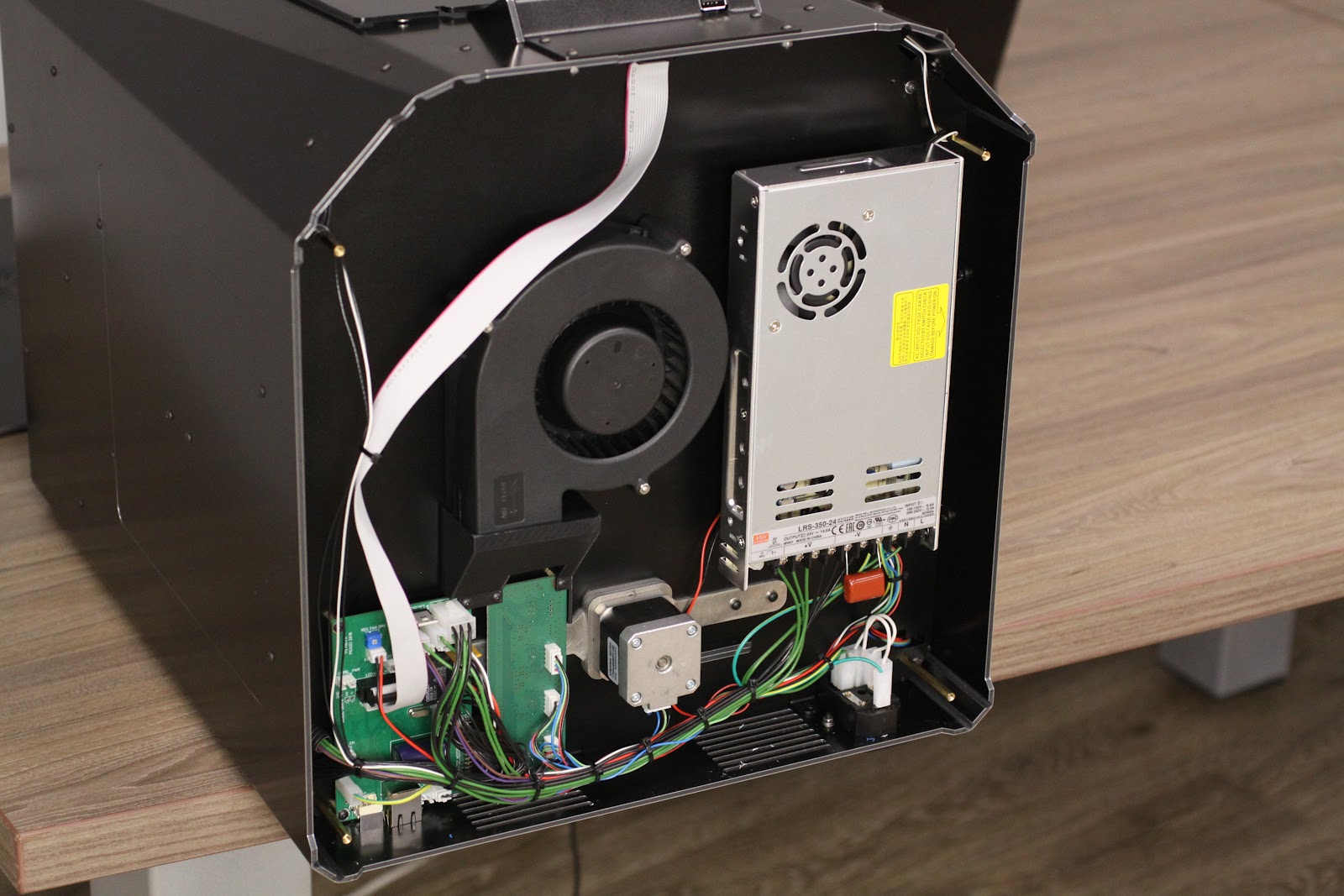

3. Открутите четыре винта, удерживающие нижнюю крышку принтера. Снимите крышку.

https://lh3.googleusercontent.com/kv0gYf74GnBMsvehqQORxxOf7OeGg7Xi5UY-lyfcNqNrHJJlzGuaJrQFx5RMOUcuCVPO3ATuwHwK3-DGu1ixuOid5oB9wqjEkiOVNERyZO2XJmvdj8aNJPqfo0LAvPeT1MTonDIb

https://lh5.googleusercontent.com/WCDAFPbi4Gk8MU2gR2ylpSuDgXom1fMn4tsHFitoeRmFqz0jb04a6xAmVgl3LzhPe3wG8kWc3m0rp21oN9PPYqgsXt5_9D6sHEwntAiDj8jugZfnQXjtISNOcppDpFf-bL4O0kzy

4. Открутите три винта, удерживающие пластиковую направляющую обдува платы драйверов. Снимите направляющую.
