Инструменты: Отвёртка Torx TX-TR (в комплекте).

Принтер Designer XL оснащен системами контроля, которые регистрируют наличие и равномерность подачи пластика за счет встроенных датчиков. Контроль за филаментом происходит в блоке энкодера.

Извлечение блока энкодера на принтере Designer XL может потребоваться для его прочистки или диагностики работы систем контроля подачи и наличия пластика.

Для выполнения разбора печатающей головки с целью извлечения блока следуйте пошаговой инструкции:

1. Извлеките пластик, выбрав в меню принтера «Пластик > Извлечь пластик».
2. Переведите кнопку питания принтера в положение 0. Принтер выключится.
3. Вручную переместите печатающую головку к себе.

<aside> <img src="https://s3-us-west-2.amazonaws.com/secure.notion-static.com/cdfeaef6-e6a6-43c3-bbaf-78beff3e9be6/unnamed.jpg" alt="https://s3-us-west-2.amazonaws.com/secure.notion-static.com/cdfeaef6-e6a6-43c3-bbaf-78beff3e9be6/unnamed.jpg" width="40px" /> Когда принтер находится в отключенном состоянии, а также с момента включения и до запуска какой-либо функции, ПГ* можно свободно перемещать вручную.

</aside>

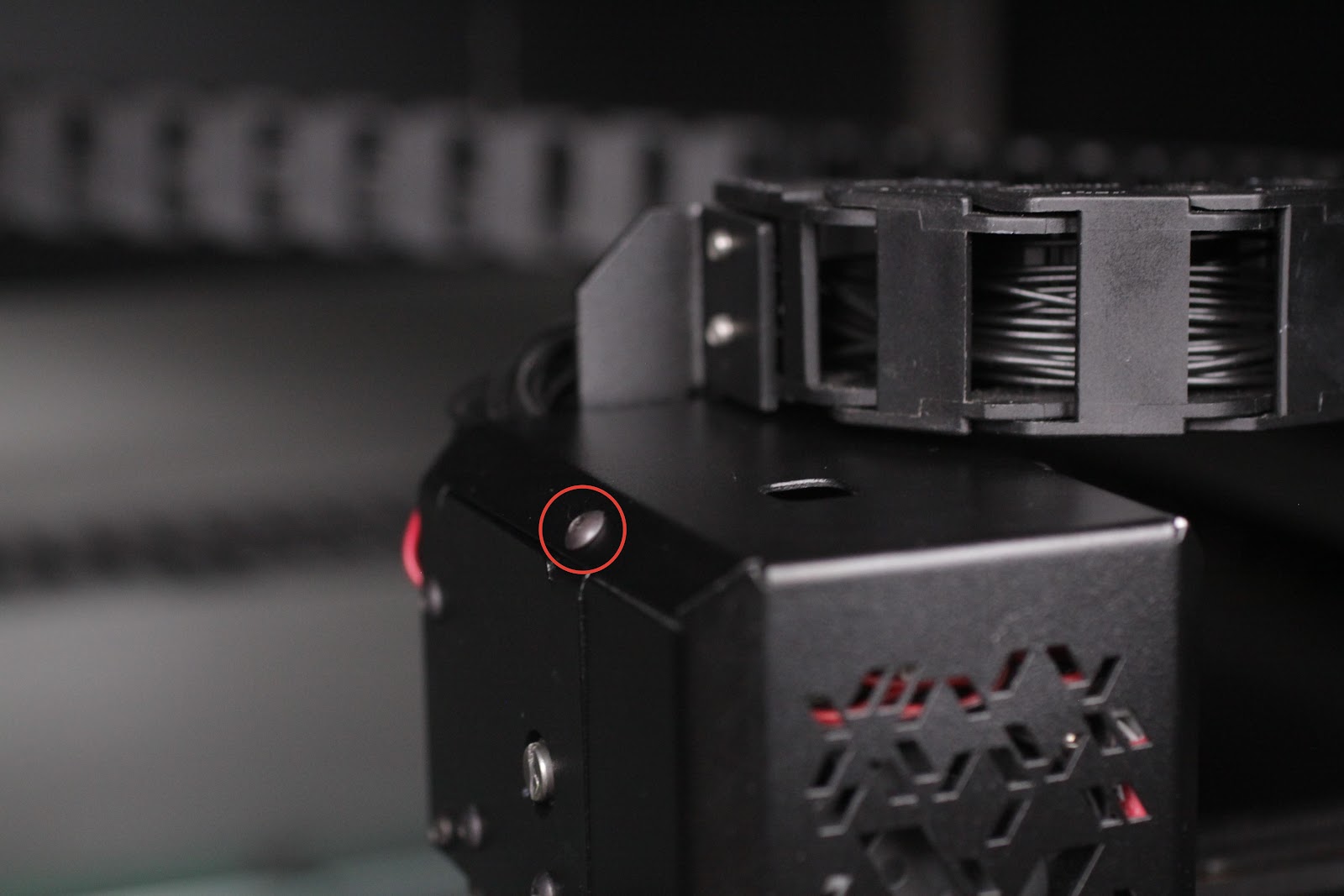

4. Открутите 2 винта с левой и правой сторон крышки ПГ. Снимите крышку ПГ, потянув ее на себя.
