Инструменты: Отвёртка Torx TX-TR (в комплекте), отвертка крестовая.

Принтер Designer XL оснащен системами контроля печати, которые регистрируют наличие и подачу пластика за счет встроенных датчиков. Контроль за филаментом происходит в блоке энкодера.

Разбор и диагностика блока энкодера может потребоваться при нестабильной работе систем контроля печати. Для проведения разбора и диагностики извлеките блок энкодера из печатающей головки. Далее следуйте пошаговой инструкции:

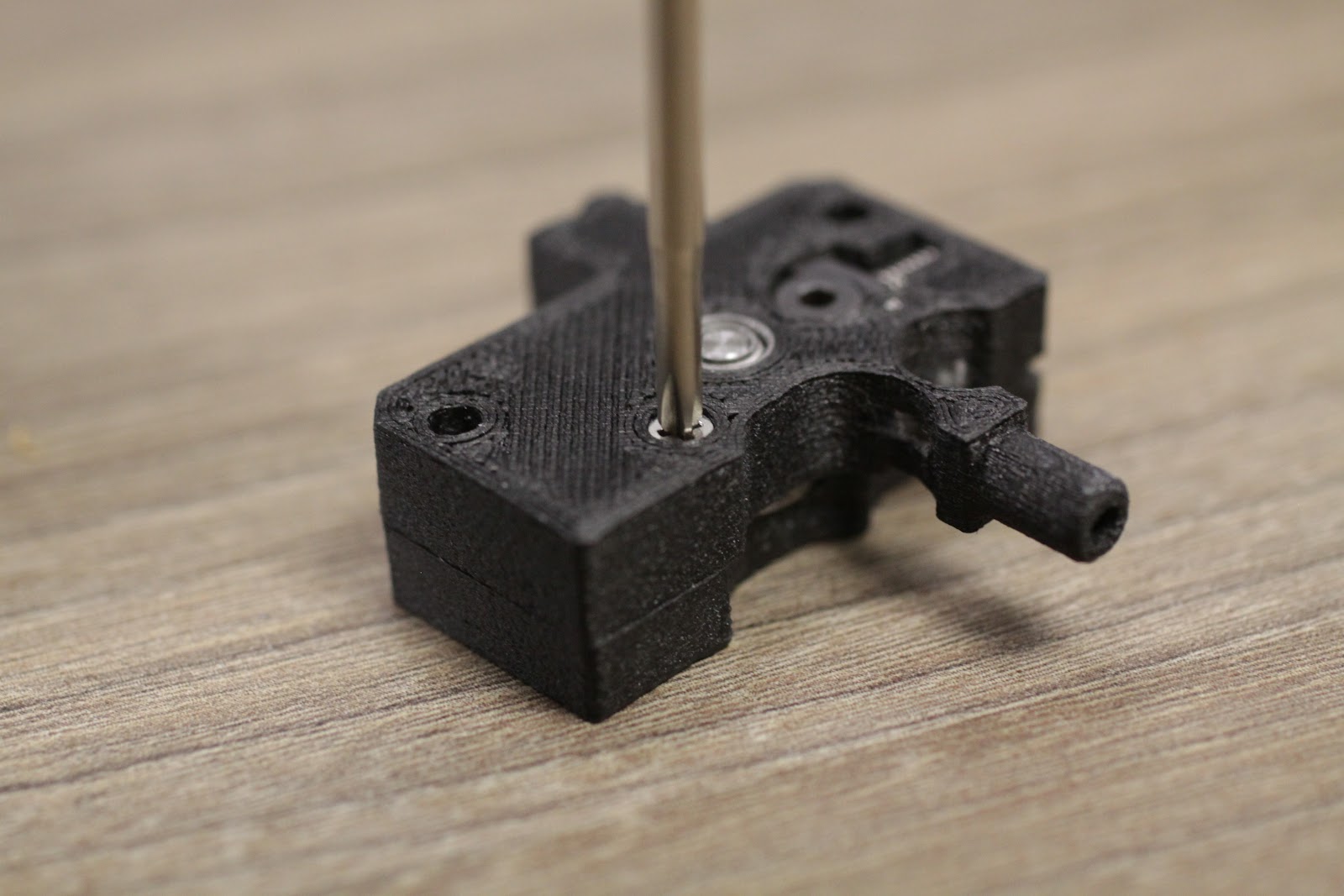

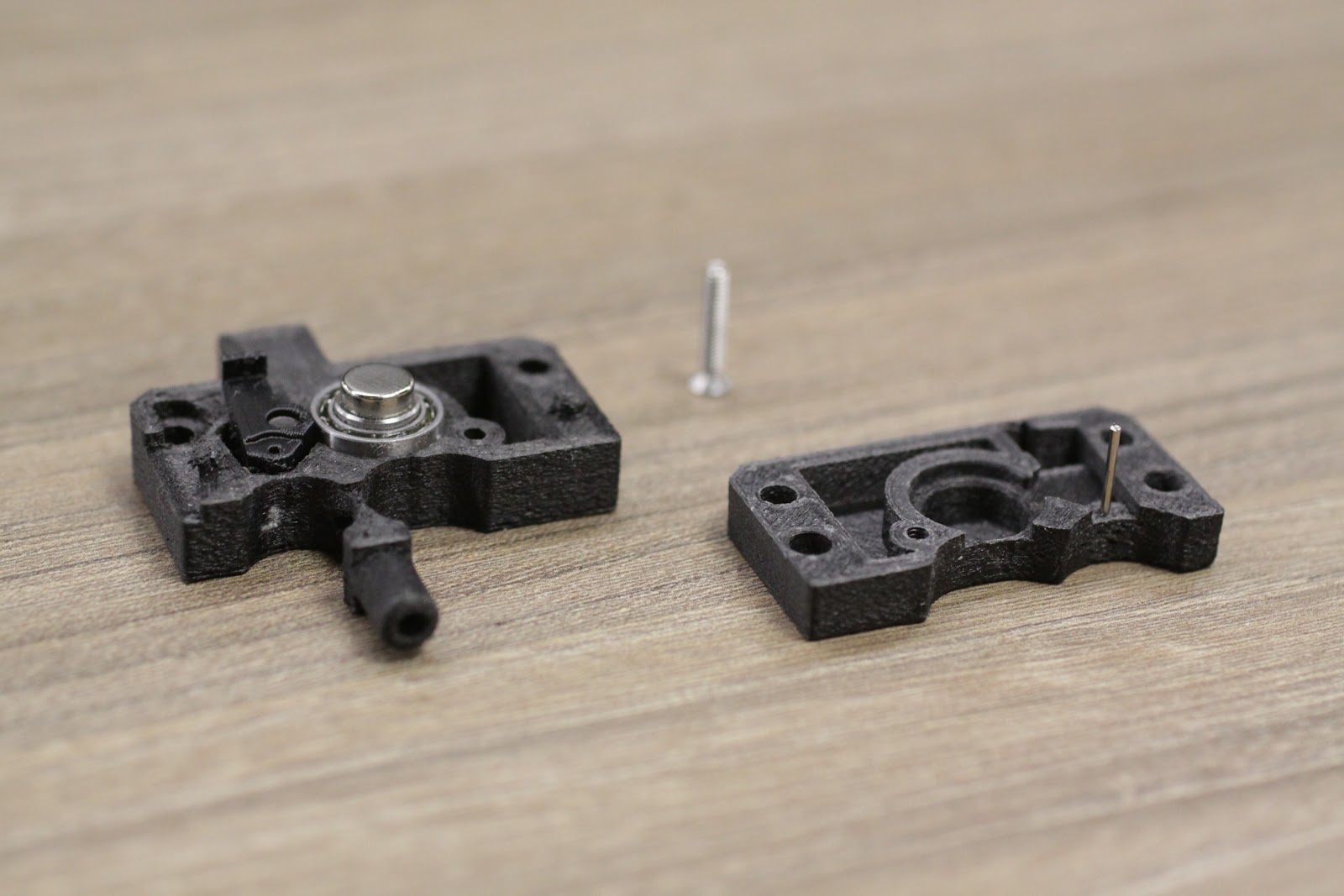

  1. При помощи крестовой отвертки открутите винт, соединяющий 2 половины корпуса блока. Аккуратно разъедините их, потянув их в противоположные стороны друг от друга.

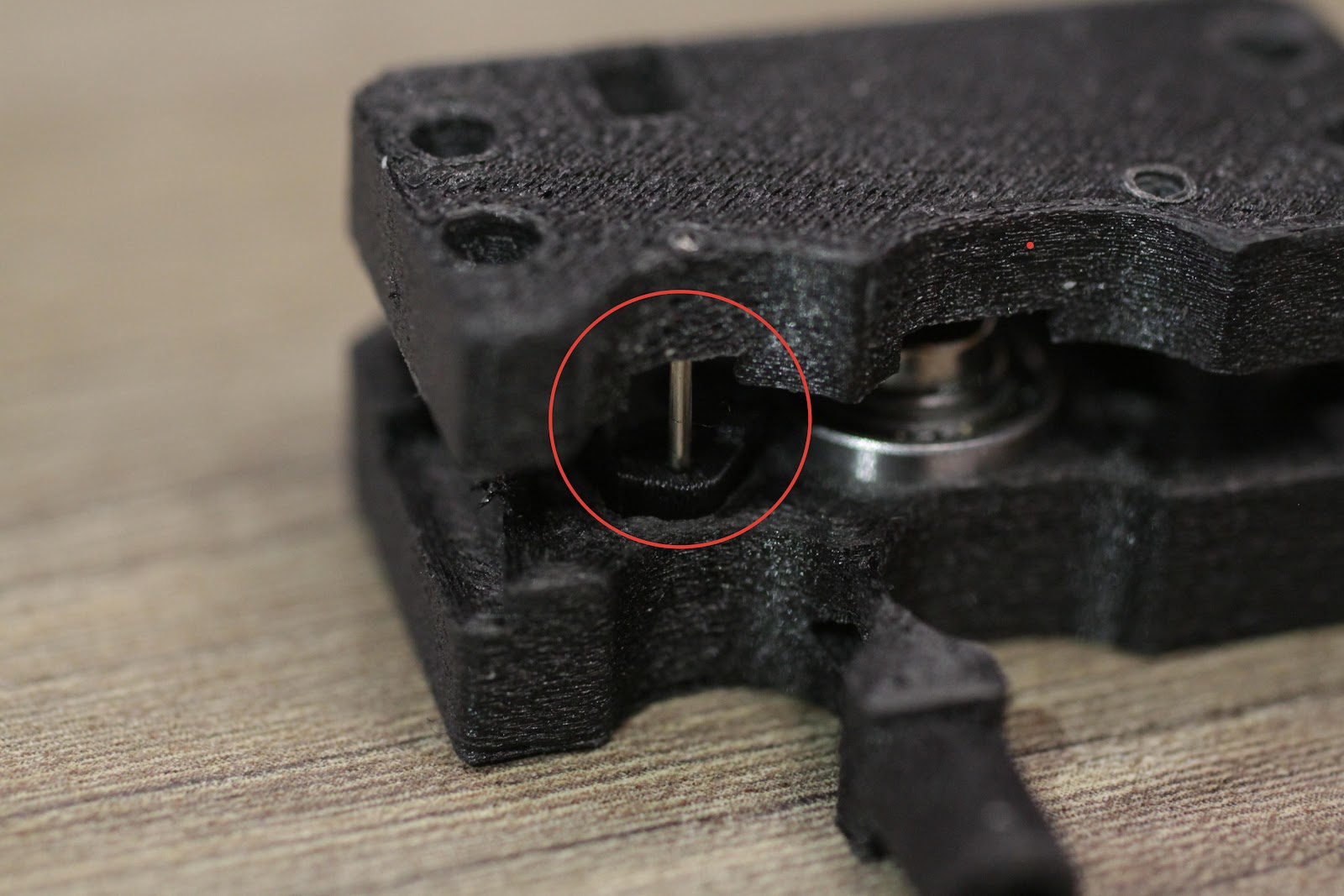

<aside> <img src="https://s3-us-west-2.amazonaws.com/secure.notion-static.com/3256dcd2-887b-4fc5-8c28-9d9fe2c246d1/unnamed.jpg" alt="https://s3-us-west-2.amazonaws.com/secure.notion-static.com/3256dcd2-887b-4fc5-8c28-9d9fe2c246d1/unnamed.jpg" width="40px" /> Помимо откручиваемого винта части корпуса удерживает соединяющий штифт.

</aside>

  1. При помощи отвертки Torx TX-TR из комплекта поставки открутите винт, фиксирующий пружинный механизм. Извлеките из блока детали пружинного механизма: подшипник, рычаг энкодера и пружину.

<aside> ❗ При обратной сборке не затягивайте винт слишком сильно. Это может привести к некорректной работе системы контроля наличия пластика. Устанавливайте детали пружинного механизма в таком порядке: пружина, рычаг энкодера, подшипник, винт.

</aside>
